GAMME KR
Fraises à tambours rotatifs et
entraînement à engrenages
Rénovation et profilage du béton
Découvrez nos principaux avantages
Carter de boîte d’engrenages extrêmement robuste et résistant à la torsion Système de dépoussiérage par jet d’eau (en option)
Protection exceptionnelle contre
l’usure du carter de la boîte
d’engrenages
Moteur à couple élevé pour une force
de coupe maximale
Paliers de tambours très robuste
Dispositif de protection des flexibles
Excavation sous-marine sans
modification nécessaire
En plus de la gamme EK ou la gamme convertible EKT, les fraises à tambours
rotatifs classiques KR sont désormais disponibles chez Kemroc. De construction
particulièrement robuste, ils constituent les accessoires idéaux pour les pelles
à flèche courte dans les endroits confinés – notamment dans la construction de
tunnels – ainsi que pour les travaux de démolition silencieuse et sans vibrations du
béton armé.
Un contrôle efficace de la poussière est d’une grande importance, en particulier lors
des travaux de démolition et de construction de tunnels. Les fraises de la gamme
KR sont donc préparées pour l’installation d’un système de pulvérisation d’eau
optionnel, commutable hydrauliquement.
Applications principales KR

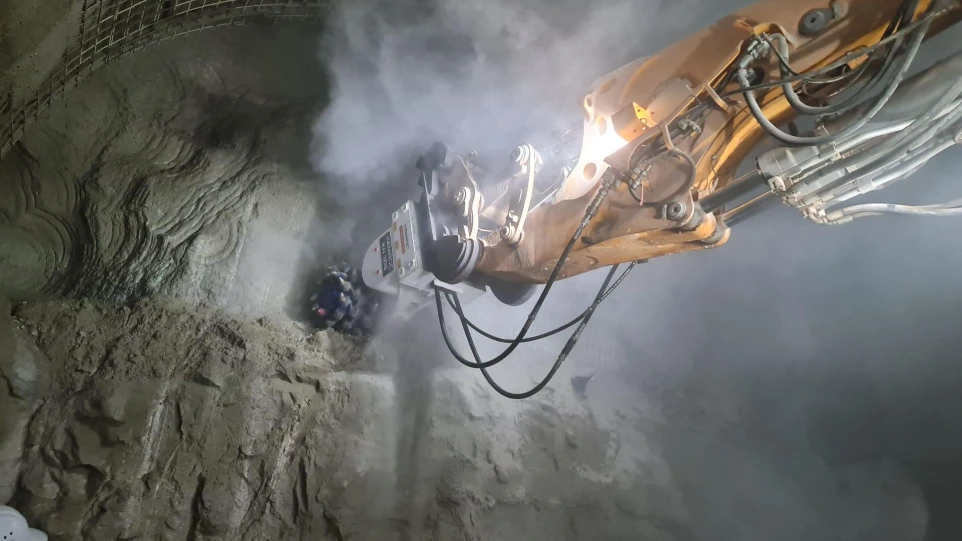

Creusement de tunnels
Les fraises à chaîne KEMROC optimisent la productivité sur toute excavatrice, offrant des opérations plus efficaces et plus économiques.
Elles sont idéales pour excaver des tranchées profondes et étroites avec des profils précis, en minimisant la largeur de la tranchée pour réduire les coûts de transport, tout en produisant un fraisat fin réutilisable comme matériau de remblai.
Parfaites pour l’exploitation minière dans les zones où le forage et le dynamitage sont impossibles, en particulier dans des matériaux présentant une résistance à la compression uniaxiale de 15 à 80 MPa.
Démolition
Rénovation et profilage du béton
Efficaces pour les travaux de rénovation du béton et de profilage, elles assurent une coupe précise, des arêtes propres, et réduisent le besoin de finitions supplémentaires.
Excavation sous-marine
Les fraises à chaîne KEMROC peuvent fonctionner sous l’eau sans aucune modification, offrant d’excellentes performances en milieu immergé et constituant des outils hautement polyvalents pour les projets de construction maritime.
UN DEVIS?
Rejoignez-nous et passez à la vitesse supérieure.
KR 15
| Poids de pelle recommandé | 0,6 - 3 t |
| Puissance | 15 kW |

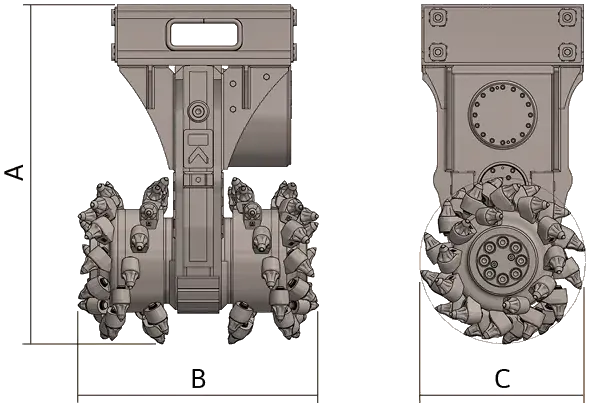

| Longueur de la fraise (A) | 628 mm |
| Largeur de coupe (B) | 425 mm |
| Diamètre standard du tambour de coupe (C) | 225 mm |
| Vitesse de rotation recommandée | 100 rpm |
| Débit d'huile recommandé à 150 bars | 15 - 25 l/min |
| Débit d'huile maximum | 40 l/min |
| Pression hydraulique de fonctionnement maximale | 400 bar |
| Couple à 380 bars | 1 000 Nm |
| Force de coupe à 380 bars | 8,9 kN |
| Poids | 155 kg |
| Porte Pic | PH14 |
| Nombre de pics dans les tambours de coupe | 44 pcs |
| Pic standard | ER 15/29/26/14 C |
KR 18
| Poids de pelle recommandé | 2 - 4 t |
| Puissance | 18 kW |
| Longueur de la fraise (A) | 628 mm |
| Largeur de coupe (B) | 425 mm |
| Diamètre standard du tambour de coupe (C) | 225 mm |
| Vitesse de rotation recommandée | 100 rpm |
| Débit d'huile recommandé à 150 bars | 25 - 40 l/min |
| Débit d'huile maximum | 60 l/min |
| Pression hydraulique de fonctionnement maximale | 400 bar |
| Couple à 380 bars | 2 000 Nm |
| Force de coupe à 380 bars | 17,8 kN |
| Poids | 155 kg |
| Porte Pic | PH14 |
| Nombre de pics dans les tambours de coupe | 44 pcs |
| Pic standard | ER 15/29/26/14 C |
Drums de coupe peuvent être fournis avec des pics pour des applications spéciales selon les besoins.
KR 20
| Poids de pelle recommandé | 2 - 4 t |
| Puissance | 18 kW |
| Longueur de la fraise (A) | 636 mm |
| Largeur de coupe (B) | 495 mm |
| Diamètre standard du tambour de coupe (C) | 240 mm |
| Vitesse de rotation recommandée | 100 rpm |
| Débit d'huile recommandé à 150 bars | 25 - 40 l/min |
| Débit d'huile maximum | 60 l/min |
| Pression hydraulique de fonctionnement maximale | 400 bar |
| Couple à 380 bars | 2 000 Nm |
| Force de coupe à 380 bars | 16,7 kN |
| Poids | 167 kg |
| Porte Pic | PH14 |
| Nombre de pics dans les tambours de coupe | 56 pcs |
| Pic standard | ER 15/29/26/14 C |
Drums de coupe peuvent être fournis avec des pics pour des applications spéciales selon les besoins.
KR 35
| Poids de pelle recommandé | 5 - 8 t |
| Puissance | 30 kW |
| Longueur de la fraise (A) | 848 mm |
| Largeur de coupe (B) | 620 (520) mm |
| Diamètre standard du tambour de coupe (C) | 370 mm |
| Vitesse de rotation recommandée | 100 rpm |
| Débit d'huile recommandé à 150 bars | 50 - 80 l/min |
| Débit d'huile maximum | 90 l/min |
| Pression hydraulique de fonctionnement maximale | 400 bar |
| Couple à 380 bars | 4 500 Nm |
| Force de coupe à 380 bars | 24,3 kN |
| Poids | 340 (310) kg |
| Porte Pic | PH20 |
| Nombre de pics dans les tambours de coupe | 64 (44) pcs |
| Pic standard | ER 16/46/38/20 C |
Également disponible en version C avec une tête de coupe plus étroite (KR 35 C | 110 C | 120 C | 150 C | 165 C | 175 C | 400 C). Valeurs entre crochets.
KR 45
| Poids de pelle recommandé | 9 - 15 t |
| Puissance | 45 kW |
| Longueur de la fraise (A) | 990 mm |
| Largeur de coupe (B) | 600 mm |
| Diamètre standard du tambour de coupe (C) | 400 mm |
| Vitesse de rotation recommandée | 90 rpm |
| Débit d'huile recommandé à 150 bars | 90 - 120 l/min |
| Débit d'huile maximum | 130 l/min |
| Pression hydraulique de fonctionnement maximale | 400 bar |
| Couple à 380 bars | 6 300 Nm |
| Force de coupe à 380 bars | 31,5 kN |
| Poids | 480 kg |
| Porte Pic | PH20 |
| Nombre de pics dans les tambours de coupe | 44 pcs |
| Pic standard | ER 16/46/38/20 C |
Drums de coupe peuvent être fournis avec des pics pour des applications spéciales selon les besoins.
KR 50
| Poids de pelle recommandé | 9 - 15 t |
| Puissance | 45 kW |
| Longueur de la fraise (A) | 1 014 mm |
| Largeur de coupe (B) | 690 mm |
| Diamètre standard du tambour de coupe (C) | 450 mm |
| Vitesse de rotation recommandée | 90 rpm |
| Débit d'huile recommandé à 150 bars | 90 - 120 l/min |
| Débit d'huile maximum | 130 l/min |
| Pression hydraulique de fonctionnement maximale | 400 bar |
| Couple à 380 bars | 6 300 Nm |
| Force de coupe à 380 bars | 28,0 kN |
| Poids | 530 kg |
| Porte Pic | PH22 |
| Nombre de pics dans les tambours de coupe | 44 pcs |
| Pic standard | ER 12/45/38/22 HC |
Drums de coupe peuvent être fournis avec des pics pour des applications spéciales selon les besoins.
KR 65
| Poids de pelle recommandé | 12 - 18 t |
| Puissance | 65 kW |
| Longueur de la fraise (A) | 1 195 mm |
| Largeur de coupe (B) | 805 mm |
| Diamètre standard du tambour de coupe (C) | 587 mm |
| Vitesse de rotation recommandée | 80 rpm |
| Débit d'huile recommandé à 150 bars | 120 - 150 l/min |
| Débit d'huile maximum | 170 l/min |
| Pression hydraulique de fonctionnement maximale | 400 bar |
| Couple à 380 bars | 11 300 Nm |
| Force de coupe à 380 bars | 38,5 kN |
| Poids | 892 kg |
| Porte Pic | PH30 HD |
| Nombre de pics dans les tambours de coupe | 44 pcs |
| Pic standard | ER 17/75/70/30 Q |
Drums de coupe peuvent être fournis avec des pics pour des applications spéciales selon les besoins.
KR 70
| Poids de pelle recommandé | 15 - 23 t |
| Puissance | 70 kW |
| Longueur de la fraise (A) | 1 195 mm |
| Largeur de coupe (B) | 805 mm |
| Diamètre standard du tambour de coupe (C) | 587 mm |
| Vitesse de rotation recommandée | 75 rpm |
| Débit d'huile recommandé à 150 bars | 150 - 190 l/min |
| Débit d'huile maximum | 190 l/min |
| Pression hydraulique de fonctionnement maximale | 400 bar |
| Couple à 380 bars | 15 100 Nm |
| Force de coupe à 380 bars | 51,5 kN |
| Poids | 892 kg |
| Porte Pic | PH30 HD |
| Nombre de pics dans les tambours de coupe | 44 pcs |
| Pic standard | ER 17/75/70/30 Q |
Drums de coupe peuvent être fournis avec des pics pour des applications spéciales selon les besoins.
KR 80
| Poids de pelle recommandé | 15 - 25 t |
| Puissance | 80 kW |
| Longueur de la fraise (A) | 1 235 mm |
| Largeur de coupe (B) | 805 mm |
| Diamètre standard du tambour de coupe (C) | 587 mm |
| Vitesse de rotation recommandée | 85 rpm |
| Débit d'huile recommandé à 150 bars | 150 - 190 l/min |
| Débit d'huile maximum | 210 l/min |
| Pression hydraulique de fonctionnement maximale | 400 bar |
| Couple à 380 bars | 15 200 Nm |
| Force de coupe à 380 bars | 52,9 kN |
| Poids | 1 070 kg |
| Porte Pic | PH30 HD |
| Nombre de pics dans les tambours de coupe | 44 pcs |
| Pic standard | ER 17/75/70/30 Q |
Drums de coupe peuvent être fournis avec des pics pour des applications spéciales selon les besoins.
KR 110
| Poids de pelle recommandé | 20 - 35 t |
| Puissance | 110 kW |
| Longueur de la fraise (A) | 1 470 mm |
| Largeur de coupe (B) | 1 040 (880) mm |
| Diamètre standard du tambour de coupe (C) | 720 mm |
| Vitesse de rotation recommandée | 75 rpm |
| Débit d'huile recommandé à 150 bars | 200 - 280 l/min |
| Débit d'huile maximum | 300 l/min |
| Pression hydraulique de fonctionnement maximale | 400 bar |
| Couple à 380 bars | 20 200 Nm |
| Force de coupe à 380 bars | 56,3 kN |
| Poids | 2 000 (1 780) kg |
| Porte Pic | PH32 HD |
| Nombre de pics dans les tambours de coupe | 60 (44) pcs |
| Pic standard | ER 17/75/70/30 Q |
Également disponible en version C avec une tête de coupe plus étroite (KR 35 C | 110 C | 120 C | 150 C | 165 C | 175 C | 400 C). Valeurs entre crochets.
KR 120
| Poids de pelle recommandé | 25 - 45 (20 -40) t |
| Puissance | 120 kW |
| Longueur de la fraise (A) | 1 470 mm |
| Largeur de coupe (B) | 1 040 (880) mm |
| Diamètre standard du tambour de coupe (C) | 720 mm |
| Vitesse de rotation recommandée | 75 rpm |
| Débit d'huile recommandé à 150 bars | 250 - 320 l/min |
| Débit d'huile maximum | 350 l/min |
| Pression hydraulique de fonctionnement maximale | 400 bar |
| Couple à 380 bars | 25 400 Nm |
| Force de coupe à 380 bars | 70,8 kN |
| Poids | 2 000 (1780) kg |
| Porte Pic | PH32 HD |
| Nombre de pics dans les tambours de coupe | 60 (44) pcs |
| Pic standard | ER 17/75/70/30 Q |
Également disponible en version C avec une tête de coupe plus étroite (KR 35 C | 110 C | 120 C | 150 C | 165 C | 175 C | 400 C). Valeurs entre crochets.
KR 150
| Poids de pelle recommandé | 30 - 50 t |
| Puissance | 120 kW |
| Longueur de la fraise (A) | 1 470 mm |
| Largeur de coupe (B) | 1 040 (880) mm |
| Diamètre standard du tambour de coupe (C) | 720 mm |
| Vitesse de rotation recommandée | 70 rpm |
| Débit d'huile recommandé à 150 bars | 250 - 320 l/min |
| Débit d'huile maximum | 360 l/min |
| Pression hydraulique de fonctionnement maximale | 400 bar |
| Couple à 380 bars | 30 300 Nm |
| Force de coupe à 380 bars | 84,4 kN |
| Poids | 2 000 (1780) kg |
| Porte Pic | PH32 HD |
| Nombre de pics dans les tambours de coupe | 60 (44) pcs |
| Pic standard | ER 19/75/70/30 Q |
Également disponible en version C avec une tête de coupe plus étroite (KR 35 C | 110 C | 120 C | 150 C | 165 C | 175 C | 400 C). Valeurs entre crochets.

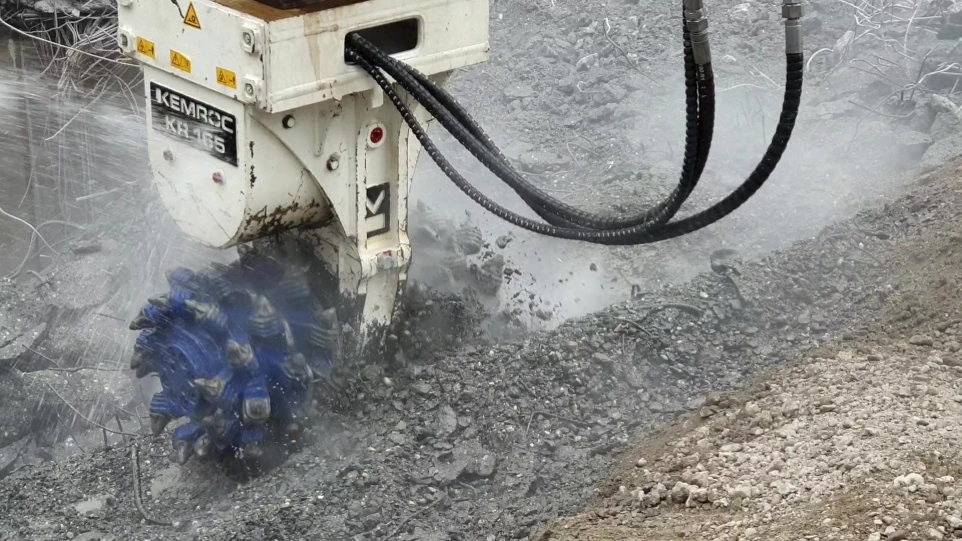

KR 165
| Poids de pelle recommandé | 35 - 55 t |
| Puissance | 160 kW |
| Longueur de la fraise (A) | 1 590 mm |
| Largeur de coupe (B) | 1 250 (1 050) mm |
| Diamètre standard du tambour de coupe (C) | 720 mm |
| Vitesse de rotation recommandée | 65 rpm |
| Débit d'huile recommandé à 150 bars | 300 - 390 l/min |
| Débit d'huile maximum | 400 l/min |
| Pression hydraulique de fonctionnement maximale | 400 bar |
| Couple à 380 bars | 36 400 Nm |
| Force de coupe à 380 bars | 101,1 kN |
| Poids | 2 800 (2 500) kg |
| Porte Pic | PH32 HD |
| Nombre de pics dans les tambours de coupe | 64 (60) pcs |
| Pic standard | ER 19/75/70/30 Q |
Également disponible en version C avec une tête de coupe plus étroite (KR 35 C | 110 C | 120 C | 150 C | 165 C | 175 C | 400 C). Valeurs entre crochets.
KR 175
| Poids de pelle recommandé | 40 - 55 t |
| Puissance | 160 kW |
| Longueur de la fraise (A) | 1 590 mm |
| Largeur de coupe (B) | 1 250 (1 050) mm |
| Diamètre standard du tambour de coupe (C) | 720 mm |
| Vitesse de rotation recommandée | 65 rpm |
| Débit d'huile recommandé à 150 bars | 330 - 420 l/min |
| Débit d'huile maximum | 420 l/min |
| Pression hydraulique de fonctionnement maximale | 400 bar |
| Couple à 380 bars | 43 000 Nm |
| Force de coupe à 380 bars | 119,4 kN |
| Poids | 2 800 (2 500) kg |
| Porte Pic | PH32 HD |
| Nombre de pics dans les tambours de coupe | 64 (60) pcs |
| Pic standard | ER 19/75/70/30 Q |
Également disponible en version C avec une tête de coupe plus étroite (KR 35 C | 110 C | 120 C | 150 C | 165 C | 175 C | 400 C). Valeurs entre crochets.
KR 200
| Poids de pelle recommandé | 50 - 70 t |
| Puissance | 200 kW |
| Longueur de la fraise (A) | 1 650 mm |
| Largeur de coupe (B) | 1 330 mm |
| Diamètre standard du tambour de coupe (C) | 825 mm |
| Vitesse de rotation recommandée | 55 rpm |
| Débit d'huile recommandé à 150 bars | 350 - 450 l/min |
| Débit d'huile maximum | 500 l/min |
| Pression hydraulique de fonctionnement maximale | 380 bar |
| Couple à 380 bars | 51 000 Nm |
| Force de coupe à 380 bars | 126,7 kN |
| Poids | 3 500 kg |
| Porte Pic | PH38 HD |
| Nombre de pics dans les tambours de coupe | 64 pcs |
| Pic standard | ER 25/80/80/38 C |
Drums de coupe peuvent être fournis avec des pics pour des applications spéciales selon les besoins.
KR 250
| Poids de pelle recommandé | 60 - 80 t |
| Puissance | 200 kW |
| Longueur de la fraise (A) | 1 650 mm |
| Largeur de coupe (B) | 1 330 mm |
| Diamètre standard du tambour de coupe (C) | 825 mm |
| Vitesse de rotation recommandée | 50 rpm |
| Débit d'huile recommandé à 150 bars | 550 - 600 l/min |
| Débit d'huile maximum | 600 l/min |
| Pression hydraulique de fonctionnement maximale | 380 bar |
| Couple à 380 bars | 71 500 Nm |
| Force de coupe à 380 bars | 177,0 kN |
| Poids | 3 500 kg |
| Porte Pic | PH38 HD |
| Nombre de pics dans les tambours de coupe | 64 pcs |
| Pic standard | ER 25/80/80/38 C |
KR 400
| Poids de pelle recommandé | 80 - 125 t |
| Puissance | 400 kW |
| Longueur de la fraise (A) | 2050 mm |
| Largeur de coupe (B) | 1 600 (1 300) mm |
| Diamètre standard du tambour de coupe (C) | 950 mm |
| Vitesse de rotation recommandée | 50 rpm |
| Débit d'huile recommandé à 150 bars | 700 - 950 l/min |
| Débit d'huile maximum | 1 000 l/min |
| Pression hydraulique de fonctionnement maximale | 380 bar |
| Couple à 380 bars | 118 500 Nm |
| Force de coupe à 380 bars | 257,6 kN |
| Poids | 7 000 (6 200) kg |
| Porte Pic | PH38 HD |
| Nombre de pics dans les tambours de coupe | 88 (68) pcs |
| Pic standard | ER 25/80/80/38 C |
Également disponible en version C avec une tête de coupe plus étroite (KR 35 C | 110 C | 120 C | 150 C | 165 C | 175 C | 400 C). Valeurs entre crochets.
KR 450
| Poids de pelle recommandé | 100 - 125 t |
| Puissance | 400 kW |
| Longueur de la fraise (A) | 2 050 mm |
| Largeur de coupe (B) | 1 600 mm |
| Diamètre standard du tambour de coupe (C) | 950 mm |
| Vitesse de rotation recommandée | 50 rpm |
| Débit d'huile recommandé à 150 bars | 900 - 1200 l/min |
| Débit d'huile maximum | 1200 l/min |
| Pression hydraulique de fonctionnement maximale | 380 bar |
| Couple à 380 bars | 143 000 Nm |
| Force de coupe à 380 bars | 311,0 kN |
| Poids | 7 000 kg |
| Porte Pic | PH38 HD |
| Nombre de pics dans les tambours de coupe | 88 pcs |
| Pic standard | ER 25/80/80/38 C |
Drums de coupe peuvent être fournis avec des pics pour des applications spéciales selon les besoins.
